Jadis JA120, secondo antica tradizione

jadis-JA120

Jadis JA120 è un finale mono valvolare push-pull in classe A e autobias. Tutto costruito in modo rigorosamente tradizionale.

Il finale di potenza Jadis JA120 è un monoblocco su cui possono essere impiegati diversi tipi di pentodo: KT120, KT9 , KT88, 6550, 6CA7, EL34. Inoltre, sono presenti un doppio triodo ECC82 e una ECC83.

L’amplificatore, opzionalmente, può lavorare in modo simmetrico. Il trasformatore di uscita, garantito a vita, permette un adattamento di impedenza da 1 a 16 ohm. Il trasformatore di alimentazione è sovradimensionato per una migliore dissipazione del calore ed esente da vibrazioni .

Il circuito del catodo è protetto da fusibili e il filtraggio delle alte tensioni è assicurato da condensatori ad alta capacità. L’alimentazione del filamento dei tubi è a corrente alternata con circuito equilibratore e riduttore del rumore.

I morsetti di uscita consentono anche una configurazione bi-wiring e le connessioni in oro assicurano una conduzione ottimale del segnale.

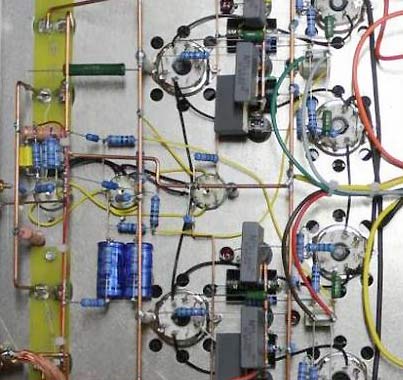

L’intero apparecchio è assemblato con cablaggio convenzionale, in aria, da punto a punto e i conduttori saldati con stagno argento/rame.

Il telaio, in acciaio inox amagnetico, protegge l’amplificatore da disturbi esterni e non influenza i componenti elettronici interni.

jadis-ja120-int

Insomma, un tipo di costruzione non industriale, che se realizzata da mani esperte e pazienti – come occorreva fare oltre sessant’anni fa – consente di ottenere risultati di tutto rispetto.

Caratteristiche tecniche finale monoblocco Jadis JA120

  • Type: Monobloc power amp Pure class A
  • Bias: automatic
  • Power: 100 W
  • Bandwidth: 15 / 38000 Hz
  • Sensibility: 560 mV
  • Number of blocks: 2
  • Tubes list: 12 x KT120, KT88, KT90, 6550, 6CA7, 2 x ECC83/12AX7, 4 x ECC82/12AU7
  • Dimensions: 71 x 30 x 26 cm
  • Weight: 45 Kg per bloc
  • Consumption: 250 W per bloc

Produttore:  JADIS
