Perché il vinile suona così bene: viaggio nella fisica del microsolco

Dalla guerra dei formati alla psicoacustica: come nasce un disco in vinile e perché il microsolco, tecnicamente imperfetto, conquista ancora l'orecchio.

Dalla guerra dei formati di fine anni Quaranta fino alla psicoacustica del nostro apparato uditivo, ripercorriamo nascita, evoluzione e funzionamento del microsolco, con l’obiettivo pratico di tirare fuori il meglio dai vostri dischi e dal vostro giradischi.

La genesi: dalla gommalacca al vinile

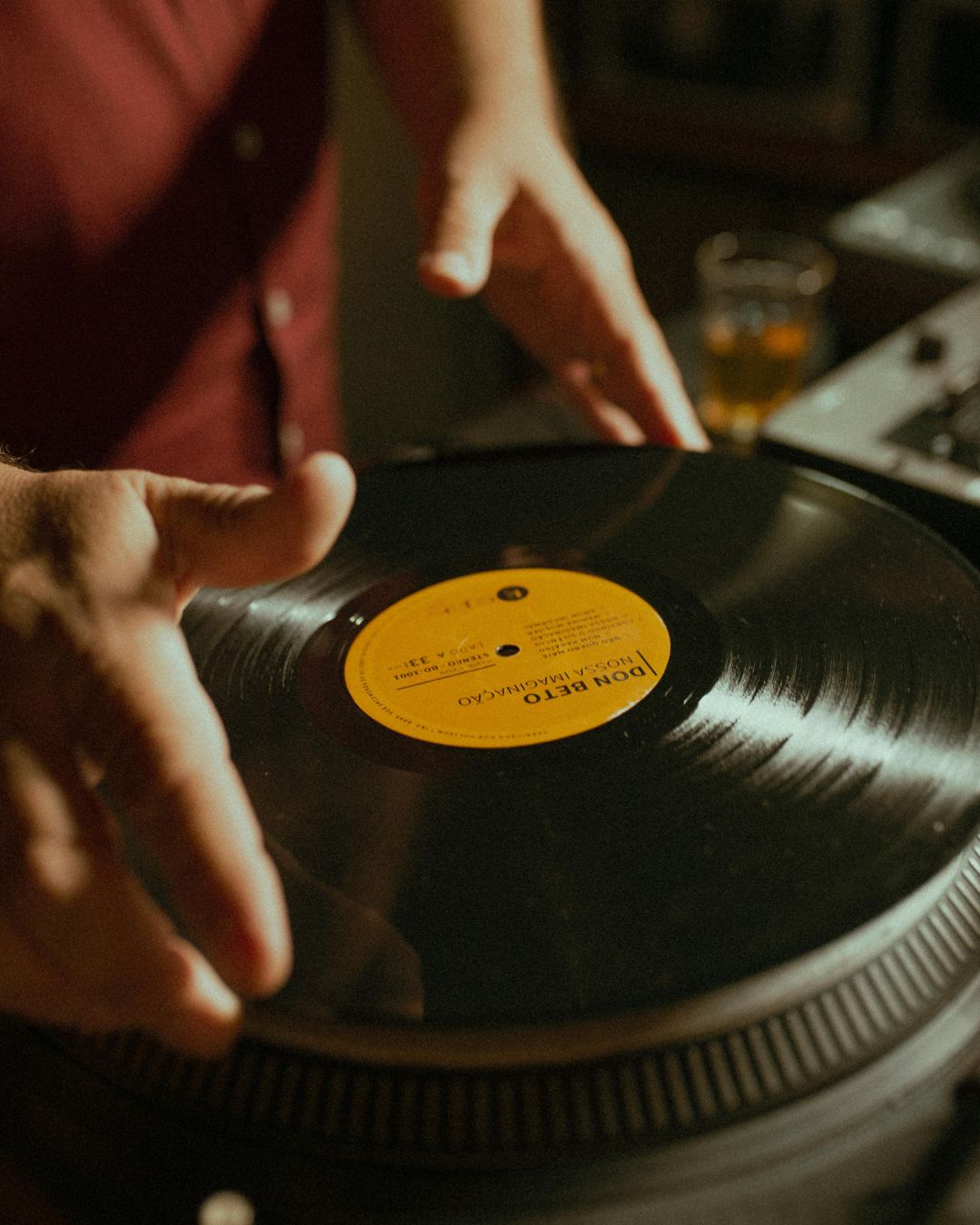

Perche il vinile suona cosi bene 1Alla fine degli anni Quaranta il passaggio dal vecchio 78 giri in gommalacca, ormai saturo nei suoi limiti di durata e di rumore, al moderno microsolco in vinile non fu un evento improvviso, ma il frutto di una vera e propria guerra dei formati, industriale e ingegneristica.

Il 21 giugno 1948 i laboratori della Columbia Records, sotto la guida dell’ingegnere ungherese Peter Goldmark, presentarono al mondo il primo disco a 33 giri e 1/3 in vinile, il Long Playing. L’obiettivo era semplice ma rivoluzionario: far entrare un’intera opera classica, circa venti-ventidue minuti per facciata, su un solo lato, riducendo al tempo stesso il rumore di fondo grazie al PVC, il cloruro di polivinile.

Goldmark amava raccontare l’episodio che gli aveva acceso l’idea: l’ascolto, a casa di amici, di una sinfonia di Brahms diretta da Toscanini su dischi a 78 giri, interrotta ogni quattro o cinque minuti dal cambiadischi meccanico che voltava il disco. Quella frustrazione, l’estasi musicale sistematicamente spezzata, lo convinse a cercare un modo per far durare la musica più a lungo senza interruzioni.

L’approccio fu tutto microscopico: ridusse la larghezza del solco dai circa settantacinque micron del 78 giri a soli venticinque micron, passando da trenta-quaranta spire per centimetro a oltre cento. Nasceva ufficialmente il concetto di microsolco.

Nel 1949 la rivale storica RCA Victor rispose rifiutando il 33 giri e introducendo il 45 giri da sette pollici, con il grande foro centrale, pensato per i singoli pop e per i jukebox automatici. La rivalità destabilizzò inizialmente il mercato, ma l’industria trovò presto un equilibrio che dura ancora oggi: il 33 giri per gli album a lungo ascolto, il 45 giri per i singoli.

Dal mono allo stereo: il sistema Westrex 45/45

Il microsolco nacque rigorosamente monofonico. La vera rivoluzione arrivò quasi un decennio dopo, nel 1957, quando la Westrex presentò il sistema di incisione 45/45. Fino ad allora l’idea di inserire due canali nello stesso solco sembrava un’utopia. L’intuizione teorica, però, risaliva agli anni Trenta: già nel 1931 l’ingegnere britannico Alan Blumlein aveva depositato il brevetto che descriveva la registrazione stereofonica e poneva il problema cruciale della compatibilità con gli impianti monofonici esistenti, una vera chiave di volta dell’architettura elettroacustica.

Il sistema Westrex risolse il vincolo in modo elegante. Invece di affidare un canale alle sole oscillazioni orizzontali e l’altro a quelle verticali, ruotò gli assi di incisione di quarantacinque gradi rispetto alla superficie del disco. Il risultato: un segnale monofonico, identico sui due canali, muove la puntina solo in orizzontale, rendendo i nuovi dischi stereo perfettamente compatibili in lettura con i vecchi impianti mono. Furono queste le fondamenta della diffusione di massa dell’alta fedeltà negli anni Sessanta e Settanta.

La geometria del solco

La logica del 45/45 si legge bene immaginando il solco in sezione, con le sue due pareti inclinate a formare un angolo di novanta gradi. Il canale sinistro modula esclusivamente la parete interna, quella rivolta verso il perno del piatto; il canale destro modula la parete esterna, rivolta verso il bordo. Quando i due canali portano lo stesso identico segnale, i movimenti contrapposti a quarantacinque gradi si sommano in uno spostamento puramente orizzontale: ecco la compatibilità mono. Le informazioni che invece distinguono i due canali, fuori fase, si traducono in un movimento puramente verticale.

L’incisione: dove l’elettricità diventa scavo

Il tornio da incisione è un macchinario di precisione in cui l’energia elettrica proveniente dagli amplificatori di potenza viene convertita in lavoro meccanico distruttivo, lo scavo del solco. Tre criticità, in particolare, raccontano quanto sia delicata questa fase.

Lo stress termico e l’elio

Per incidere le frequenze acute, esaltate dall’equalizzazione, le bobine mobili della testina d’incisione sono attraversate da correnti elevatissime, che per effetto Joule generano un calore immenso in uno spazio microscopico. Senza raffreddamento l’isolamento delle bobine fonderebbe in pochi secondi. Per questo nei torni professionali si introduce un flusso costante di elio nei traferri magnetici: il gas ha una conducibilità termica altissima e asporta il calore, salvaguardando l’integrità della testina.

Il filamento di scarto

Il bulino non comprime il materiale: lo asporta. Il filamento di acetato di cellulosa rimosso, lo swarf o sfrido, è altamente infiammabile e carico di elettricità statica. Se restasse vicino al bulino, riscaldato da una micro-resistenza per rendere il taglio della lacca più fluido e silenzioso, accumulerebbe calore fino a prendere fuoco o a rovinare le pareti appena create. Un tubo di aspirazione a vuoto, posizionato a ridosso del punto di taglio, deve catturarlo all’istante.

Limiti meccanici e inerzia

Il sistema mobile d’incisione possiede una propria massa. Quando il segnale richiede variazioni di direzione troppo repentine, cioè alte frequenze a dinamica elevata, la testina raggiunge il limite di accelerazione. E se l’angolo di pendenza della modulazione è troppo ripido, la parte posteriore dello scalpello rischia di urtare e cancellare il solco appena scavato, fenomeno noto come recutting.

L’equalizzazione RIAA: una necessità fisica

L’equalizzazione RIAA non è una scelta estetica, ma una necessità imposta dalla natura dei trasduttori magnetici, sia in incisione sia in lettura, che operano a velocità costante. In incisione si attenuano i bassi e si esaltano gli acuti; in riproduzione lo stadio fono applica la curva speculare, ripristinando la linearità. La tabella riassume cosa accade alle frequenze estreme.

Gamma di frequenza Fase di incisione (tornio) Motivazione fisica Fase di riproduzione (stadio fono) Risultato acustico
Basse frequenze (20 Hz – 500 Hz) Attenuazione progressiva (fino a -20 dB a 20 Hz) Evitare l’ampiezza fisica eccessiva del solco (overcutting), che farebbe saltare la traccia e ridurrebbe lo spazio sul disco. Esaltazione speculare (fino a +20 dB a 20 Hz) Ripristino della linearità della risposta in frequenza originaria.
Alte frequenze (2 kHz – 20 kHz) Esaltazione progressiva (fino a +20 dB a 20 kHz) Forzare il bulino a creare solchi più profondi della granulosità molecolare del PVC. Attenuazione speculare (fino a -20 dB a 20 kHz) Abbattimento del fruscio di fondo del vinile e dei micro-rumori di attrito.

I limiti in riproduzione

Stampato il disco, la testina di lettura deve compiere il percorso inverso, scontrandosi con alcuni limiti intrinseci di tracciamento.

Il primo è l’errore di pista (tracking error). Poiché la testina è montata su un braccio che ruota attorno a un perno, lo stilo risulta perfettamente parallelo al solco originale solo in due punti del disco, i punti di tangenza zero. Altrove legge il solco con un leggero angolo di sbieco, introducendo distorsione e diafonia tra i canali.

C’è poi la distorsione di fine facciata (inner groove distortion), causata dal rallentamento della velocità lineare man mano che ci si avvicina al centro. Poiché i giri al minuto restano costanti, lo spazio fisico per disegnare un’onda si dimezza nella parte interna: le alte frequenze si ammassano e il raggio di curvatura del solco diventa inferiore a quello della puntina, che non riesce più a scendere in profondità e finisce per rimbalzare sulle pareti.

Infine l’effetto cuneo (pinch effect). Lo stilo d’incisione taglia un solco la cui larghezza utile, vista in orizzontale, si restringe nelle curve strette. Quando la puntina di lettura, arrotondata, attraversa queste strettoie viene letteralmente pizzicata verso l’alto. Quel movimento verticale parassita viene interpretato dalla testina stereofonica come un segnale fuori fase, generando distorsione di intermodulazione.

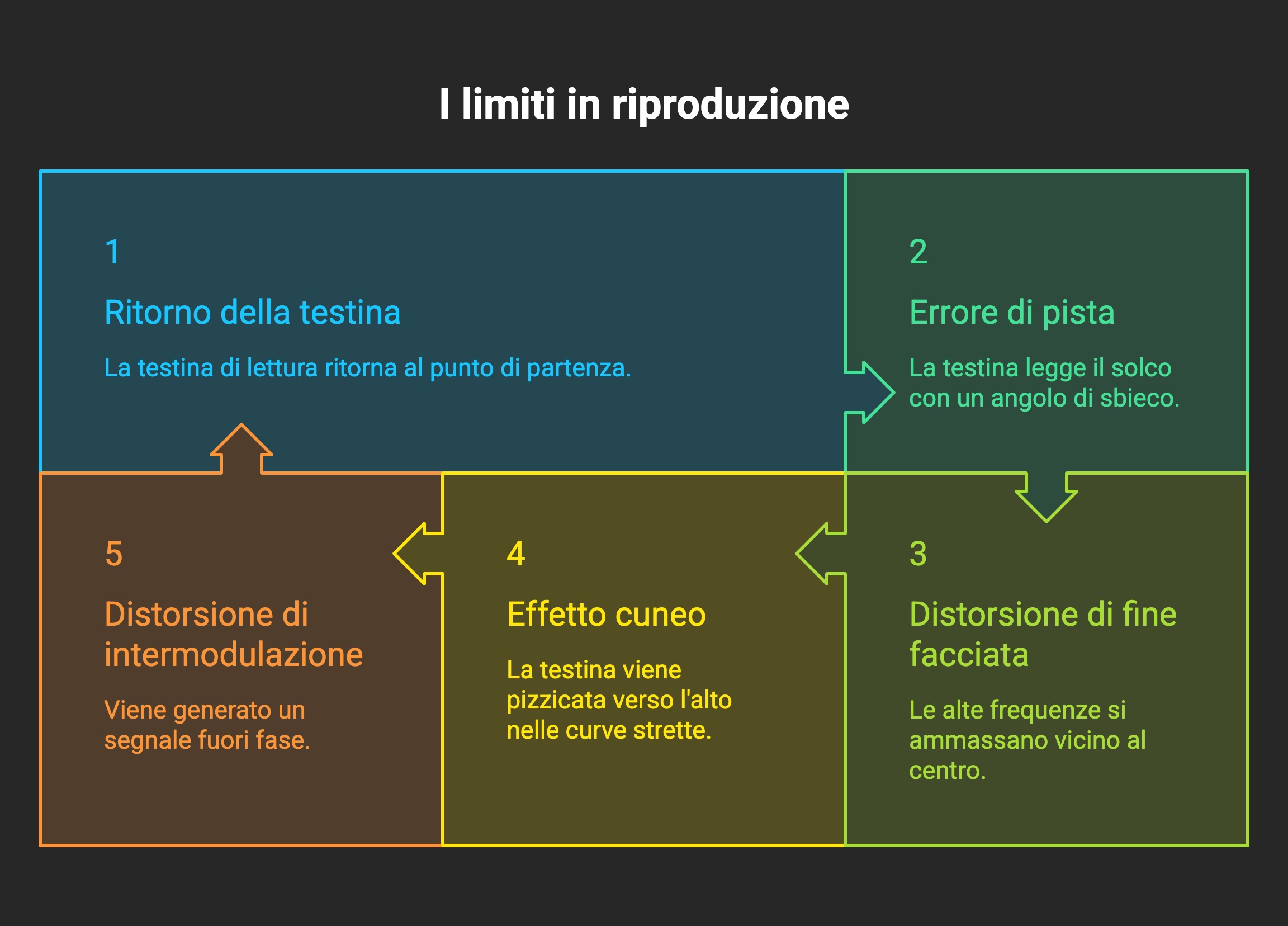

I limiti in riproduzione visual selection
I limite della riproduzione dei vinili. Click sulla foto per ingrandire.

Il rapporto complesso con le basse frequenze

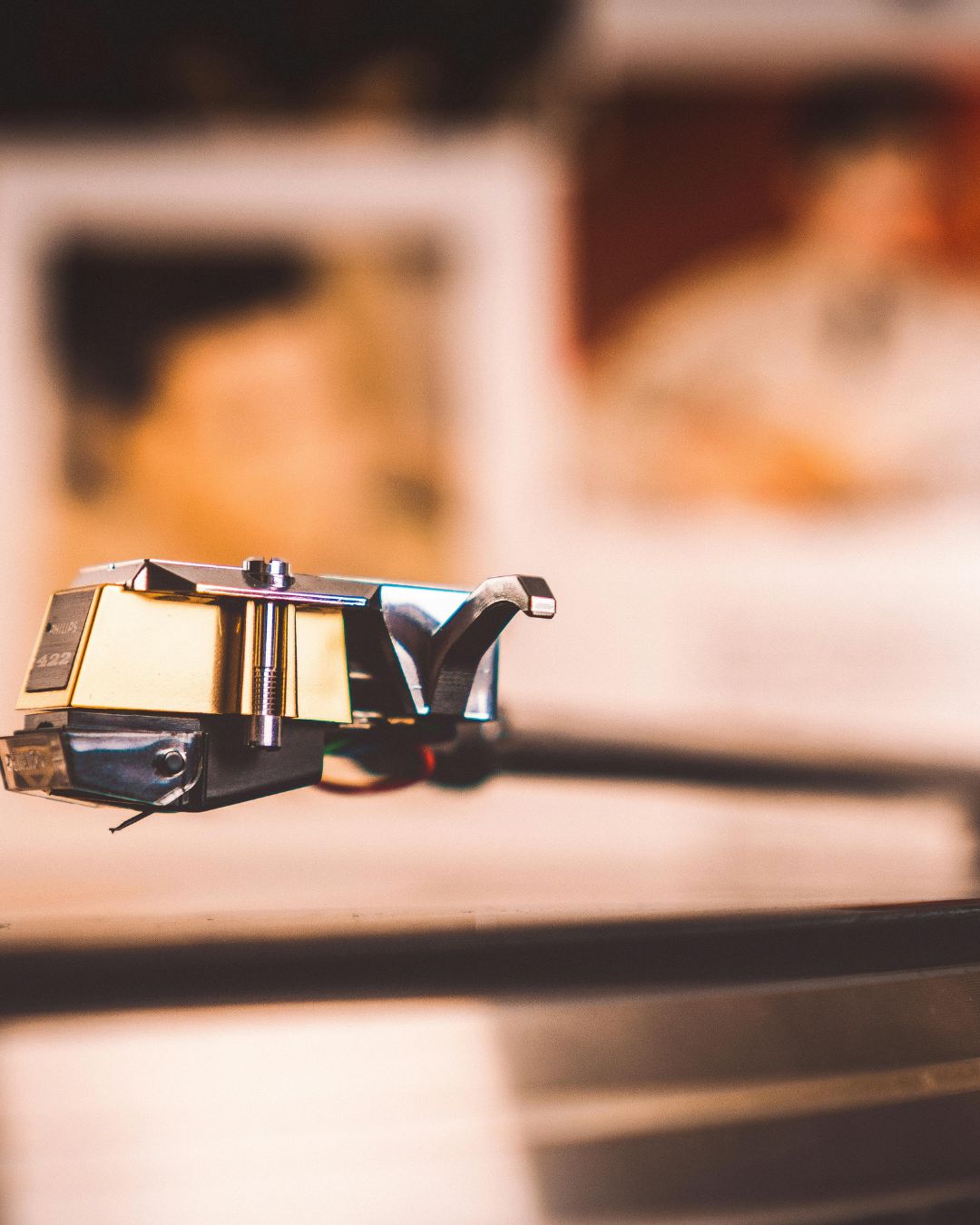

Perche il vinile suona cosi bene 2La riproduzione dei gravi amplifica i limiti meccanici del giradischi ed espone il sistema a risonanze potenzialmente distruttive.

Il primo nemico è il rumble. Poiché lo stadio fono guadagna circa venti decibel a 20 Hz, qualsiasi minima vibrazione meccanica del motore, della puleggia o del perno viene captata dalla testina e trasformata in un rumore sordo a bassa frequenza, che sporca la trasparenza del messaggio sonoro.

Segue la risonanza braccio-testina. La testina ha una sua cedevolezza meccanica e il braccio una sua massa: insieme formano un sistema oscillante, come una massa appesa a una molla. Se la frequenza di risonanza scende sotto gli 8 Hz, il braccio oscilla vistosamente a ogni ondulazione del vinile e la puntina rischia di saltare; se sale sopra i 12 Hz entra nella banda udibile, rendendo i bassi gonfi, confusi e distorti.

Per non far volare via la puntina sui gravi più impegnativi, infine, intervengono in mastering due accorgimenti complementari. Il passo variabile regola la distanza tra le spire millimetro per millimetro: in presenza di basse frequenze forti le spire si allargano, prevenendo l’overcutting e garantendo un tracciamento stabile; nei passaggi silenziosi o acuti le spire si stringono, ottimizzando lo spazio sulla lacca per assicurare i venti-venticinque minuti di durata per facciata. Il filtro ellittico agisce invece sulla fase: sotto i 100-150 Hz unisce canale destro e sinistro in un unico segnale monofonico (codifica mid/side), così che il movimento del solco sui gravi diventi puramente orizzontale e il tracciamento resti sicuro.

Dalla misura all’ascolto: il paradosso psicoacustico

Sulla carta, le prestazioni del vinile mostrano un netto svantaggio rispetto al digitale. Ma l’orecchio umano non percepisce la distorsione in modo lineare, e diversi limiti si trasformano, all’ascolto, in pregi.

Parametro Prestazione strumentale Causa fisica del limite Effetto soggettivo all’ascolto
Distorsione armonica (THD) Elevata (dall’1% fino a oltre il 10% a fine disco) Errore di pista, effetto cuneo e compressione geometrica delle lunghezze d’onda. Sensazione di calore: la distorsione è prevalentemente di secondo ordine (armonica pari); l’orecchio la tollera bene e la legge come ricchezza timbrica, corpo e presenza.
Separazione stereo (diafonia) Modesta (25-35 dB a centro banda, meno di 15 dB agli estremi) Accoppiamento meccanico nel cantilever e tolleranze costruttive delle bobine. Tridimensionalità e coesione: agisce come un crossfeed naturale, vicino all’ascolto acustico reale, e unisce aria e ambiente in una scena fluida.
Gamma dinamica Ridotta (60-70 dB teorici al massimo) Rumore molecolare del PVC e larghezza massima del solco. Compressione naturale: come un leggero compressore analogico, mantiene intelligibili i suoni deboli e ammorbidisce i picchi, riducendo la fatica d’ascolto.
Risposta alle alte frequenze Calo naturale (roll-off) sopra i 15-18 kHz Inerzia meccanica dello stilo e interazione elettrica della testina. Acuti morbidi: piatti e sibilanti perdono asprezza e freddezza clinica, risultando più vellutati e realistici.
Risposta alle basse frequenze Monofonizzazione sotto i 100-150 Hz Uso del filtro ellittico per prevenire il de-tracciamento verticale. Impatto e focalizzazione: sotto i 100 Hz non percepiamo la direzione del suono, così i gravi mono ancorano basso e grancassa al centro, dando stabilità e fisicità.

Come superare i limiti nel setup domestico

Molti vincoli sono scolpiti nelle leggi della meccanica analogica, ma l’ingegneria audio ha sviluppato soluzioni eccellenti per aggirarli o minimizzarli a casa.

Errore di pista e distorsione di fine facciata

La prima leva è il profilo dello stilo. Abbandonando il classico sferico o ellittico, le geometrie a contatto di linea (MicroLine, Shibata, Fritz Gyger, SAS) replicano la forma affilata del bulino d’incisione: con un raggio di curvatura orizzontale microscopico ma un’ampia area di contatto verticale, tracciano le minuscole lunghezze d’onda del fine facciata senza generare effetto cuneo, riducendo al minimo la distorsione di fine facciata. I bracci a tracciamento tangenziale puro, anziché imperniati, costringono poi la testina a muoversi in linea retta dal bordo al centro, riproducendo il moto del tornio e azzerando matematicamente l’errore di pista. Sui bracci imperniati, infine, un allineamento rigoroso secondo le geometrie ottimizzate (Baerwald, Löfgren, Stevenson) consente di scegliere dove collocare il punto di distorsione minima, spostandolo per esempio verso le tracce più interne.

Risonanze e rumble

Per domare i disturbi a bassa frequenza si lavora su tre fronti. Il primo è l’accoppiamento tra le masse: calcolando in anticipo la frequenza di risonanza che nasce dalla massa efficace del braccio e dalla cedevolezza dinamica della sospensione, si mantiene il sistema nel range di sicurezza tra 8 e 12 Hz, ad esempio abbinando testine a bobina mobile (MC) a bassa cedevolezza con bracci di massa medio-alta, oppure testine a magnete mobile (MM) ad alta cedevolezza con bracci ultraleggeri. Il secondo è il disaccoppiamento del telaio: controtelai sospesi su molle tarate, alla maniera dei classici Thorens e Linn, oppure basi a massa inerte elevatissima e motori isolati, separano piatto e braccio dalle vibrazioni esterne e dal rumble del motore. Il terzo riguarda l’appoggio: una mensola a muro dedicata, lontana dalle vibrazioni del pavimento, o piani isolanti con piedini smorzanti in elastomero come il Sorbothane.

Problema Causa fisica Soluzione tecnica
Risonanza subsonica Errato accoppiamento tra cedevolezza della testina e massa del braccio. Scegliere i componenti verificando che la risonanza combinata resti tra 8 e 12 Hz.
Rumble Vibrazioni meccaniche del motore trasmesse al piatto. Trazione a cinghia, controtelai sospesi su molle o piatti ad altissima massa inerte.
Feedback acustico (effetto Larsen) Onde sonore dei diffusori che investono il giradischi. Installazione su mensole a muro rigide e piedini disaccoppianti in gomma smorzante.

Conclusioni

Il microsolco stereofonico è uno straordinario paradosso ingegneristico. Misurato con le lenti rigide delle specifiche strumentali (THD, diafonia, rapporto segnale-rumore) appare imperfetto, fragile e limitato. Eppure la sua architettura elettroacustica si sposa quasi in simbiosi con i meccanismi della psicoacustica e del nostro apparato uditivo.

I suoi limiti intrinseci, la distorsione eufonica di secondo ordine, il crossfeed naturale della modesta separazione, la compressione dinamica imposta dal supporto, non diventano un fastidio ma una presentazione sonora di rara coerenza spaziale, ricca di materia e priva di affaticamento. Con un setup meccanicamente controllato, geometricamente allineato e dotato di stili a profilo avanzato, è possibile spingere il formato oltre i suoi stessi limiti storici, trasformando un sofisticato compromesso meccanico del secolo scorso in un’esperienza d’ascolto ancora oggi di assoluto riferimento.
